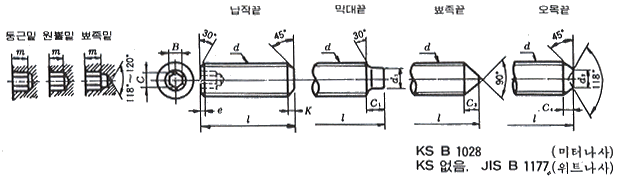

육각 구멍붙이 멈춤나사-납작끝 (KS B 1028-90 JIS B 1117-1997)

나사의 호칭	피치 P	df (약)	e 최소	S			t 최대		납작끝 dp		l
				호칭 (기준치수)	최대	최대	1난	2난	최대 (기준치수)	최소	납작끝
M1.6	0.35	수 나 사 의 골 지 름	0.803	0.7	0.711	0.724	0.7	1.5	0.8	0.55	2~8
M2	0.4		1.003	0.9	0.889	0.902	0.8	1.7	1.0	0.75	2~10
M2.5	0.45		1.427	1.3	1.270	1.295	1.2	2.0	1.5	1.25	2~12
M3	0.5		1.73	1.5	1.520	1.545	1.2	2.0	2.0	1.75	2~16
M4	0.7		2.3	2.0	2.020	2.045	1.5	2.5	2.5	2.25	2.5~20
M5	0.8		2.87	2.5	2.520	2.560	2.0	3.0	3.5	3.2	3~25
M6	1.0		3.44	3.0	3.020	3.080	2.0	3.5	4.0	3.7	4~30
M8	1.25		4.58	4.0	4.020	4.095	3.0	5.0	5.5	5.2	5~40
M10	1.5		5.72	5.0	5.020	5.095	4.0	6.0	7.0	6.64	6~50
M12	1.75		6.86	6.0	6.020	6.095	4.8	8.0	8.5	8.14	8~60
M16	2.0		9.15	8.0	8.025	8.115	6.4	10.0	12.0	11.57	10~60
M20	2.5		11.43	10.0	10.025	10.115	8.0	12.0	15.0	14.57	12~60
M24	3.0		13.72	12.0	12.32	12.142	10.0	15.0	18.0	17.57	16~60
