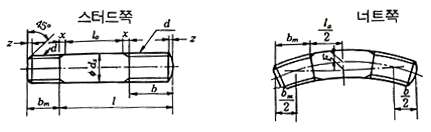

STUD BOLT-2TYPE

스터드 볼트 2종(KS B 1037-91 JIS B 1173-1995)

_______	___________	______	_________	_____	_____	_____	_____	_____	_____	______	______	_____	_____
나사의 호칭경 d				4	5	6	8	10	12	(14)	16	(18)	20

피치 P	보통나사			0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
피치 P	가는나사			-	-	-	-	1.25	1.75	1.5	1.5	1.5	1.5
ds	최대(기준치수)			4	5	6	8	10	12	14	16	18	20
ds	(최소)			3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.6
b	l≤125인 것	최소(기준치수)		14	16	18	22	26	30	34	38	42	46
		최대	보통나사	15.4	17.6	20	24.5	29	33.5	38	42	47	51
		최대	가는나사	-	-	-	-	28.5	32.5	37	41	45	49
	l＞125인 것	최소(기준치수)		-	-	-	-	-	-	-	-	48	52
		최대	보통나사	-	-	-	-	-	-	-	-	53	57
		최대	가는나사	-	-	-	-	-	-	-	-	51	55
bm	2 종	최소(기준치수)		6	7	8	11	15	18	21	24	27	30
bm	2 종	최대		6.75	7.9	8.9	12.1	16.1	19.1	22.3	25.3	28.3	31.6
re약				5.6	7	8.4	11	14	17	20	22	25	28
* 길이 ℓ	12			△	△	△
	14			△	△	△
	16			△	△	△	△
	18			○	△	△	△
	20			○	○	△	△	△
	22			○	○	○	△	△	△
	25			○	○	○	△	△	△	△
	28			○	○	○	○	△	△	△
	30			○	○	○	○	△	△	△
	32			○	○	○	○	○	△	△	△	△
	35			○	○	○	○	○	△	△	△	△	△
	38			○	○	○	○	○	○	△	△	△	△
	40			○	○	○	○	○	○	△	△	△	△
	45				○	○	○	○	○	○	△	△	△
	50					○	○	○	○	○	○	△	△
	55						○	○	○	○	○	○	○
	60							○	○	○	○	○	○
	65							○	○	○	○	○	○
	70							○	○	○	○	○	○
	80							○	○	○	○	○	○
	90							○	○	○	○	○	○
	100							○	○	○	○	○	○
	110											○	○
	120											○	○
	140											○	○
	160											○	○
la				1		2		2.5		3		4
나사의 호칭경 d				4	5	6	8	10	12	(14)	16	(18)	20
_______	___________	______	_________	_____	_____	_____	_____	_____	_____	______	______	_____	_____

b는 너트측의 나사부 길이로서 △표시인 부분은 아래의 la값을 표준길이로 하는 원통부를 제외하고 나사를 가공한다. 또 b>d+2P
