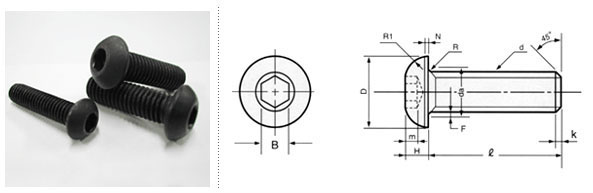

| 둥근 머리 렌치 볼트 (ISO MM Unbrako) |
|
| 표 준 규 격 | 적용 데이터 | ||||||||||||||||||||
| 나사 규격 |
나사산 | A (최대) |
B (최대) |
H (최대) |
F (최소) |
S (기준) |
R (기준) |
W (표준) |
주 단면적 (in2) |
코아 단면적 (in2) |
응력 단면적 (in2) |
최소 인장강도 |
최소 항복강도 |
이중 전단강도 |
적정 체결토크 |
볼트구멍규격 | 그립 길이 |
||||
| kg/㎟ | KN | kg/㎟ | KN | KN | N·m | inch-lbf | 탭드릴 | 몸통드릴 | |||||||||||||
| M3 | 0.5 | 5.7 | 3 | 1.65 | 1.04 | 2.95 | 0.35 | 2 | 7.07 | 4.47 | 5.03 | 105 | 5.28 | 94.5 | 4.75 | 5.63 | 1.2 | 11 | 2.5 | 3.4 |
0 (전산 |
| M4 | 0.7 | 7.6 | 4 | 2.2 | 1.3 | 4.1 | 0.35 | 2.5 | 12.6 | 7.75 | 8.78 | 105 | 9.22 | 94.5 | 8.30 | 9.77 | 2.8 | 25 | 3.3 | 4.5 | |
| M5 | 0.8 | 9.5 | 5 | 2.75 | 1.56 | 5.2 | 0.45 | 3 | 19.6 | 12.7 | 14.2 | 105 | 14.91 | 94.5 | 13.42 | 16.00 | 5.5 | 50 | 4.2 | 5.6 | |
| M6 | 1 | 10.5 | 6 | 3.3 | 2.08 | 5.6 | 0.45 | 4 | 28.3 | 17.9 | 20.1 | 105 | 21.11 | 94.6 | 19.00 | 22.55 | 9.5 | 85 | 5.0 | 6.8 | |
| M8 | 1.25 | 14 | 8 | 4.4 | 2.6 | 7.5 | 0.45 | 5 | 50.3 | 32.8 | 36.6 | 106 | 38.43 | 94.7 | 34.6 | 41.3 | 24 | 210 | 6.75 | 8.8 | |
| M10 | 1.5 | 18 | 10 | 5.5 | 3.12 | 10 | 0.6 | 6 | 78.5 | 52.3 | 58.0 | 107 | 60.9 | 94.8 | 54.8 | 66 | 47 | 415 | 8.5 | 10.8 | |
| M12 | 1.75 | 21 | 12 | 6.6 | 4.16 | 11 | 0.6 | 8 | 113 | 76.2 | 84.3 | 108 | 88.5 | 94.9 | 79.7 | 96 | 82 | 725 | 10.25 | 12.8 | |
