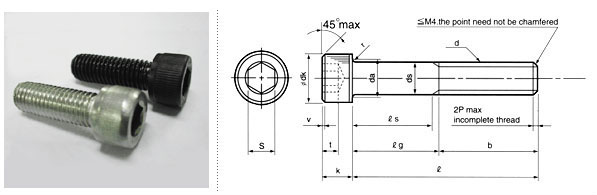

육각 렌치 볼트 (KS B 1003-90 JIS B 1176-1988)
______ _____ ____ _____ ______ ______ _____ _____ ______ ______ _____ _____ ______ _____ _____ _______ _______ _______ _____ _____ ______ _____ ________
나사의
호칭		 P b dk da
최대		 ds e
최소		 f
최대		 k r
최소		 S t
최소		 v
최대		 dw
최소		 w
최소		 길이
ℓ
최대
(기준
치수)		 최대 최소 최대
(기준
치수)		 최소 최대
(기준
치수)		 최소 호칭
(기준
치수)		 최소 최대
1난 2난
M1.6 0.35 15 3 3.14 2.86 2 1.6 1.46 1.73 0.34 1.6 1.46 0.1 1.5 1.52 1.56 1.545 0.7 0.16 2.72 0.55 2.5 ~ 16
M2 0.4 16 3.8 3.98 3.62 2.6 2 1.86 1.73 0.51 2 1.86 0.1 1.5 1.52 1.56 1.545 1 0.2 3.4 0.55 3 ~ 20
M2.5 0.45 17 4.5 4.68 4.32 3.1 2.5 2.36 2.3 0.51 2.5 2.36 0.1 2 2.02 2.06 2.045 1.1 0.25 4.18 0.85 4 ~ 25
M3 0.5 18 5.5 5.68 5.32 3.6 3 2.86 2.87 0.51 3 2.86 0.1 2.5 2.52 2.58 2.56 1.3 0.3 5.07 1.15 5 ~ 30
M4 0.7 20 7 7.22 6.78 4.7 4 3.82 3.44 0.6 4 3.82 0.2 3 3.02 3.08 3.08 2 0.4 6.53 1.4 6 ~ 40
M5 0.8 22 8.5 8.72 8.28 5.7 5 4.82 4.58 0.6 5 4.82 0.2 4 4.02 4.095 4.095 2.5 0.5 8.03 1.9 8 ~ 50
M6 1 24 10 10.22 9.78 6.8 6 5.82 5.72 0.68 6 5.7 0.25 5 5.02 5.14 5.095 3 0.6 9.38 2.3 10 ~ 60
M8 1.25 28 13 13.27 12.73 9.2 8 7.78 6.86 1.02 8 7.64 0.4 6 6.02 6.14 6.095 4 0.8 12.33 3.3 12 ~ 80
M10 1.5 32 16 16.27 15.73 11.2 10 9.78 9.15 1.02 10 9.64 0.4 8 8.025 8.175 8.115 5 1 15.33 4 16 ~ 100
M12 1.75 36 18 18.27 17.73 13.7 12 11.73 11.43 1.45 12 11.57 0.6 10 10.025 10.175 10.115 6 1.2 17.23 4.8 20 ~ 120
(M14) 2 40 21 21.33 20.67 15.7 14 13.73 13.72 1.45 14 13.57 0.6 12 12.032 12.212 12.142 7 1.4 20.17 5.8 25 ~ 140
M16 2 44 24 24.33 23.67 17.7 16 15.73 16 1.45 16 15.57 0.6 14 14.032 1.212 14.142 8 1.6 23.17 6.8 25 ~ 160
(M18) 2.5 48 27 27.33 26.67 20.2 18 17.73 16 1.87 18 17.57 0.6 14 14.032 14.212 14.142 9 1.8 25.87 7.7 30 ~ 180
M20 2.5 52 30 30.33 29.67 22.4 20 19.67 19.44 2.04 20 19.48 0.8 17 17.05 17.23 10 2 28.87 8.6 30 ~ 200
(M22) 2.5 56 33 33.39 32.61 24.4 22 21.67 19.44 2.04 22 21.48 0.8 17 17.05 17.23 11 2.2 31.81 9.5 40 ~ 200
M24 3 60 36 36.39 35.61 26.4 24 23.67 21.73 2.04 24 23.48 0.8 19 19.065 19.275 12 2.4 34.81 10.4 40 ~ 200
(M27) 3 66 40 40.39 39.61 30.4 27 26.67 21.73 2.89 27 26.48 1 19 19.065 19.275 13.5 2.7 38.61 12.1 45 ~ 300
M30 3.5 72 45 45.39 44.61 33.4 30 29.67 25.15 2.89 30 29.48 1 22 22.065 22.275 15.5 3 43.61 13.1 45 ~ 300
(M33) 3.5 78 50 50.39 49.61 36.4 33 32.61 27.43 2.89 33 32.38 1 24 24.065 24.275 16.5 3.3 48.61 15 55 ~ 300
M36 4 84 54 54.46 53.54 39.4 36 35.61 30.85 2.89 36 35.38 1 27 27.065 27.275 19 3.6 52.54 15.3 55 ~ 300
(M39) 4 90 58 58.46 57.54 42.4 39 38.61 30.85 2.89 39 38.38 1 27 27.065 27.275 20 3.9 56.34 17.2 65 ~ 300
M42 4.5 96 63 63.46 62.54 45.6 42 41.61 36.57 3.06 42 41.38 1.2 32 32.08 32.33 21 4.2 61.34 19.2 65 ~ 300
(M45) 4.5 102 68 68.46 67.54 48.6 45 44.61 36.57 3.06 45 44.38 1.2 32 32.08 32.33 23 4.5 66.34 20 80 ~ 300
M48 5 108 72 72.46 71.54 52.6 48 47.61 41.13 3.91 48 47.38 1.6 36 36.08 36.33 24 4.8 70.34 21.8 80 ~ 300
(M52) 5 116 78 78.46 77.54 56.6 52 51.54 41.13 3.91 52 51.26 1.6 36 36.08 36.33 26 5.2 76.34 23.5 90 ~ 300
나사의
호칭		 P b 최대
(기준
치수)		 최대 최소 da
최대		 최대
(기준
치수)		 최소 e
최소		 f
최대		 최대
(기준
치수)		 최소 r
최소		 호칭
(기준
치수)		 최소 최대 t
최소		 v
최대		 dw
최소		 w
최소		 길이
ℓ
1난 2난
dk ds k S
______ _____ ____ _____ ______ ______ _____ _____ ______ ______ _____ _____ ______ _____ _____ _______ _______ _______ _____ _____ ______ _____ ________

주 : 1 난은 강도 구분 8.8 ,10.9 및 성상 구분 A 2-50, A 2-70에 적용, 2난은 강도 구분 12.9에 적용
비고 : ( )내의 것은 가능한 사용하지 않는다.

호칭 길이 ℓ 의 기본 치수
2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 220, 240, 260, 280, 300
