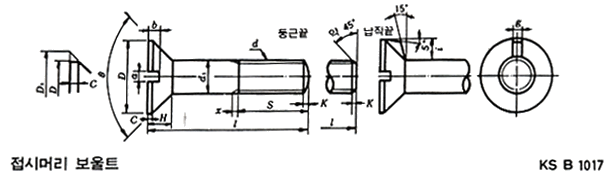

접시머리 볼트 (KS B 1017-97 JIS B 1179-1994)
_____________ _____ ____________ ___ ___ _____ _____ ____ ___ __ ____ ____ ____ ____ ______ ________ ______ _______ _____ _____
형 태 나사의 호칭
(d)		 d1 D D1
(참고)		 H
(최대)		 C
(약)		 θo a b g I k S 길이
ℓ		 나사 피치
보통
나사		 가는
나사		 l≤125 130~200 l≥220 보통
나사		 가는
나사

홈붙이
접시 머리 볼트

상

 M10 M10 * 1.25 10 20 21 5.5 0.5 90 2 2.5 1.5 26 16~100 1.5 1.25
M12 M12 * 1.25 12 24 25 6.5 0.5 90 2 2.5 2 30 36 18~140 1.75 1.25
(M14) (M14 * 1.5) 14 27 38 7 0.5 90 3 3.5 2 34 40 20~140 2 1.5
M16 M16 * 1.5 16 30 31 7.5 0.5 90 3 3.5 2 38 44 25~140 2 1.5
(M18) (M18 * 1.5) 18 33 34 8 0.5 90 3 3.5 2.5 42 48 25~200 2.5 1.5
M20 M20 * 1.5 20 36 37 8.5 0.5 90 4 4.5 2.5 46 52 28~200 2.5 1.5
(M22) (M22 * 1.5) 22 36 37.2 13.2 1 60 4 5 2.5 50 56 32~200 2.5 1.5
M24 M24 * 2 24 39 40.2 14 1 60 4 5 3 54 60 35~200 3 2
M30 M30 * 2 30 48 49.2 16.6 1 60 5 6 3.5 64 72 85 45~240 3.5 2
M36 M36 * 3 36 57 58.2 19.2 1 60 6 7 4 78 84 103 50~240 4 3

홈붙이
접시 머리 볼트

보통

 M10 M10 * 1.25 10 20 21 5.7 0.5 90 2 2.5 1.5 26 16~100 1.5 1.25
M12 M12 * 1.25 12 24 25 6.7 0.5 90 2 2.5 2 30 36 18~140 1.75 1.25
(M14) (M14 * 1.5) 14 27 28 7.2 0.5 90 3 3.5 2 34 40 20~140 2 1.5
M16 M16 * 1.5 16 30 31 7.7 0.5 90 3 3.5 2 38 44 25~140 2 1.5
(M18) (M18 * 1.5) 18 33 34 8.2 0.5 90 3 3.5 2.5 42 48 25~200 2.5 1.5
M20 M20 * 1.5 20 36 37 8.8 0.5 90 4 4.5 2.5 46 52 28~200 2.5 1.5
(M22) (M22 * 1.5) 22 36 37.2 13.6 1 60 4 5 2.5 50 56 32~200 2.5 1.5
M24 M24 * 2 24 38 40.2 14.4 1 60 4 5 3 54 60 35~200 3 2
M30 M30 * 2 30 48 49.2 17 1 60 5 6 3.5 64 72 85 45~240 3.5 2
M36 M36 * 3 36 57 58.2 19.7 1 60 6 7 4 78 84 103 50~240 4 3

키붙이
접시 머리 봍트

보통

 M10 M10 * 1.25 10 19 20 5.3 0.5 90 3.2 3.7 1.5 26 16~100 1.5 1.25
M12 M12 * 1.25 12 25 26 6.7 0.5 90 3.8 5 2 30 36 18~140 1.75 1.25
M16 M16 * 1.5 16 32 33 8.6 0.5 90 4.2 6.7 2 38 44 25~140 2 1.5
M20 M20 * 1.5 20 38 39 10 0.5 90 5 8 2.5 46 52 28~200 2.5 1.5
(M22) (M22 * 1.5) 22 35 36.2 12.1 1 60 6 5.1 3 50 56 32~200 2.5 1.5
M24 M24 * 2 24 40 41.2 13.7 1 60 7 6 3 54 60 35~200 3 2
형 태 보통
나사		 가는
나사		 d1 D D1
(참고)		 H
(최대)		 C
(약)		 θo a b g I k l≤125 130~200 l≥220 길이
ℓ		 보통
나사		 가는
나사
나사의 호칭
(d)		 S 나사 피치
_____________ _____ ____________ ___ ___ _____ _____ ____ ___ __ ____ ____ ____ ____ ______ ________ ______ _______ _____ _____

길이의 기본 치수

16, (18), 20, (22), 25, (28), 30, (32), 35, (38), 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200, 220, 240
