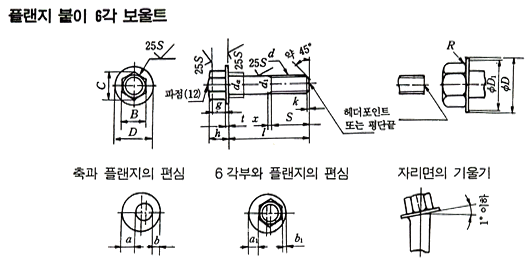

플랜지 붙이 육각 볼트 (KS B 1042-1979)

1종

나사의 호칭		d1		B		C	D	D1	H	h	t	r	R	da	k	g	a-b a1-b1
보통눈	가는눈	기준 치수	허용차	기준 치수	허용차	최소	최대	최소	최대	최소	최소	최대	최소	최대	약	최소	최대
M4 x 0.7	-	4	0 -0.1	7	0 -0.2	7.74	10.5	7.5	4.2	2.4	0.6	0.6	0.2	4.7	0.8	1.6	0.2
M5 x 0.8	-	5		8		8.87	12	9	5	3	0.7	0.7	0.2	5.7	0.9	2.0	0.3
M6	-	6		10		11.05	14	11	6	3.6	0.8	0.8	0.25	6.8	1	2.3	0.3
M8	M8 x 1	8	0 -0.15	12	0 -0.25	13.25	17.5	14.5	8	4.8	1.0	1.1	0.4	9.2	1.2	3.4	0.4
M10	M10 x 1.25	10		14		15.51	21	18	10	6	1.2	1.4	0.4	11.2	1.5	3.9	0.5
M12	M12 x 1.25	12	0 -0.2	17		18.90	25	22	11.5	7.2	1.4	1.6	0.6	14.2	2	4.7	0.7
(M14)	(M14 x 1.5)	14		19	0 -0.35	21.10	29	26	13.5	8.4	1.6	1.8	0.6	16.2	2	5.5	0.7
M16	M16 x 1.5	16		22		24.49	33	30	15	9.6	1.8	2.0	0.6	18.2	2	6.2	0.8

2종

나사의 호칭		d1		B		C	D	D1	H	h	t		r	R	da	k	g	a-b a1-b1
보통눈	가는눈	기준 치수	허용차	기준 치수	허용차	최소	최대	최소	최대	최소	기준	허용차	최대	최소	최대	약	최소	최대
M4 x 0.7	-	4	0 -0.1	7	0 -0.2	7.74	10.5	7.5	3.6	2.4	0.8	±0.15	0.6	0.2	4.7	0.8	1.6	0.2
M5 x 0.8	-	5		8		8.87	12	9	4.5	3	1		0.7	0.2	5.7	0.9	2.0	0.3
M6	-	6		10		11.05	14	11	5.4	3.6	1.2	±0.2	0.8	0.25	6.8	1	2.3	0.3
M8	M8 x 1	8	0 -0.15	12	0 -0.25	13.25	17.5	14.5	6.9	4.8	1.4		1.1	0.4	9.2	1.2	3.1	0.4
M10	M10 x 1.25	10		14		15.51	21	18	8.5	6	1.6	±0.25	1.4	0.4	11.2	1.5	3.9	0.5
M12	M12 x 1.25	12	0 -0.2	17		18.90	25	22	10.2	7.2	2		1.6	0.6	14.2	2	4.7	0.7
